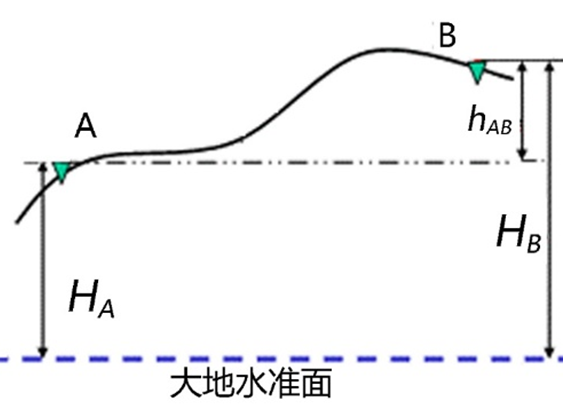

水准测量是精密测量地面点高程最主要的方法，它广泛应用于国家高程控制测量、工程勘测和建筑工程施工测量中。如图所示，已知A点的高程H_A，欲求B点的高程H_B。简单水准测量就是AB两点间的距离较近且高差不大的情况下，安置一次仪器即可完成B点高程的测量工作。

【学习目标】

1.掌握水准测量的基本原理；

2.能通过简单水准测量测量出待定点高程。

【学习内容】

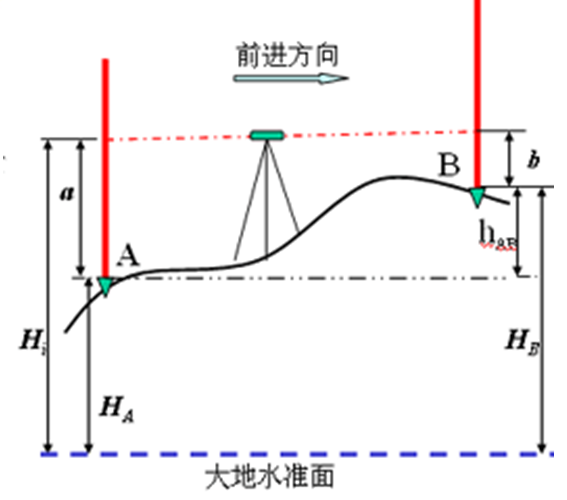

根据水准仪能提供水平视线的特点，当仪器在AB两点间安置好后，只要在A、B点竖立水准尺（零点在下），即可读取读数a和b，根据两平行线间的垂直距离相等的规律可得：a=b+hAB，也就是hAB=a-b，从而可得B点高程HB=HA+hAB。

从上述关系中我们可以看到，hAB正确的前提条件是两平行线间的垂直距离相等，这里有两点很关键，一是两条平行线，二是垂直距离。

（1）hAB是B点到过A点水平线的垂直距离，因此水准仪提供的视线必须是水平线才能形成平行关系，而且照准A点和B点的视线高度不能改变；

（2）既然要求是两平行线间的垂直距离，那么在A、B点竖立水准尺的时候就要竖直，而且水准尺的零点必须在地面点上，否则读数a、b就代表不了垂直距离。

通常水准测量的方向是从已知点到待测点进行的，也就是说已知点始终在待测点的后面。所以，在测量中“后”是指已知，“前”是指待测。在上图中，A点为后视点，读数a为后视读数；B点为前视点，读数b为前视读数。因此，A、B两点间的高差等于后视读数减去前视读数。当读数a>b时，高差为正值，说明B点高于A点；反之，当读数a时，则高差为负值，说明B点低于A点。

【现场实操】

已知水准点A，待定点B分别竖立水准尺（特写镜头画中画显示零点位置和竖直状态），两点中间安置水准仪（镜头画中画显示安平过程及水准气泡居中状态，强调仪器提供水平视线），瞄准A点水准尺，读数（镜头画中画显示十字丝及水准尺影像位置），记录（画面推近记录员记录过程）；转动望远镜瞄准B点水准尺（画中画显示水准气泡居中位置，强调如不居中，必须校正仪器后重新观测，不可调节气泡居中继续观测），读数（镜头画中画显示十字丝及水准尺影像位置），记录，计算高差和B点高程（画面推近记录员记录计算过程）。

【本期小结】

1.外业测量时安放仪器进行观测的地点称测站，已知点称后视点，待定点称前视点；

2.测站观测高差=后视读数-前视读数；

3.测量时必须将水准气泡居中，以确保水准仪提供水平视线；

4.水准尺竖立时要竖直且零点在下；

5.后视转前视，不可重新调节脚架或脚螺旋使气泡居中。
