04.自动安平水准仪的常规检校教学设计
大家好，前面我们学习了水准仪的基本操作和测量方法，水准仪作为测量高差的主要仪器，在建筑工程施工中发挥着重要的作用。俗话说，工欲善其事，必先利其器。为了保证水准测量的精度能满足规定，我们在使用前需要对水准仪进行检验与校正。本期，我们一起来学习自动安平水准仪的常规检查内容和校正方法。
【学习目标】
本期我们的学习目标有三个：
1.会判断圆水准器轴与仪器竖轴是否平行；
2.会检验i角的大小；
3.了解圆水准器轴和i角的校正方法。
【学习内容】
自动安平水准仪常规检查的内容主要有两个：
1.圆水准器轴是否平行于仪器竖轴；
2.水准仪的i角大小。
现在，我们给大家示范一下具体的检校方法。
一、圆水准器轴的检校
检验方法：转动脚螺旋使圆水准气泡居中，然后将仪器旋转180°，观察此时圆水准气泡的位置是否居中。如果仍居中，则说明圆水准器轴平行于仪器竖轴，如果气泡偏离出圆圈，则说明圆水准器轴不平行于仪器竖轴，需要校正。
校正方法：转动脚螺旋使气泡向圆圈中心移动偏距的一半，然后用校正针拨动圆水准器的三个校正螺钉使气泡居中，这样反复操作，直到仪器旋转180°，气泡不再偏移出圆圈为止。
二、水准仪的i角检校

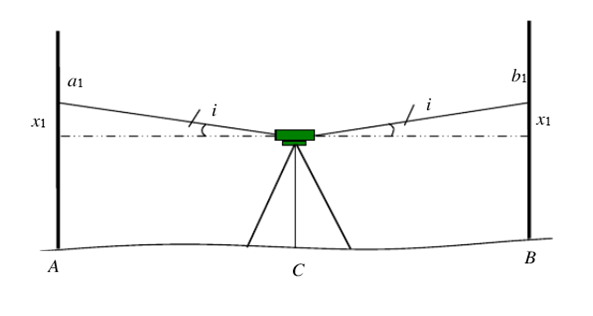

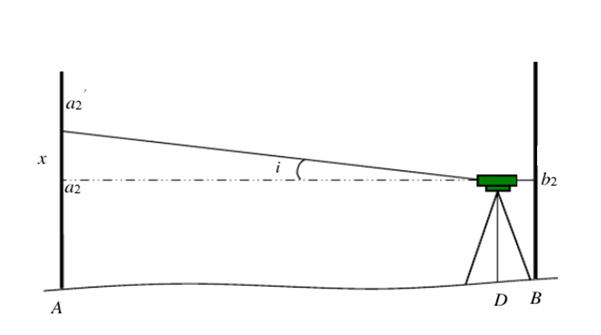

检验方法：在地面上选定相距50~80m的两点A、B放置尺垫，竖立水准尺，将仪器安置在两点中间，使前后视距相等，用前面所学的简单水准测量的方法测出高差hAB，h=a1-b1。因前后视距相等可以消除i角误差对读数的影响，所以可认为高差hAB是正确的。然后将仪器移至A点或B点附近，再测高差hAB’，hAB’=a2- b2，如果二次测得的高差相等，说明仪器i角为零。如果高差不相等，就说明仪器存在着i角误差。I角的大小可按公式： i=( hAB’-hAB)*206265’’/DAB计算，规范规定，对于DSZ3水准仪，若i>20’’，需要进行校正。
校正方法：校正时，仪器位置不动，保证圆水准气泡居中，打开水准仪目镜十字丝盖，用校正针拨动十字丝上下两个校正螺丝，使得十字丝中丝读数为a’2。a'2=hAB+ b2
以上就是水准仪常规检校的全部内容，大家看明白了吗？
【本期小结】
本期我们学习了自动安平水准仪的常规检校，需要大家注意的是：
1.仪器的校正工作通常需要反复进行；
2.校正时要先松后紧，动作要轻、慢、稳。
好，本期建筑微课堂就讲到这里，从下一期开始我们将为大家介绍全站仪的相关知识，更多精彩内容，敬请期待！
