05.全站仪的安置教学设计
全站仪是全站型电子速测仪的简称，是一种集水平角、垂直角、距离、高差测量功能于一体的高技术测量仪器。全站仪自动化程度高，功能多，精度好，可以明显提高劳动效率和经济效益，因此广泛应用于工程测量领域。今天让我们一起来详细了解一下全站仪的构造和安置方法。
【学习目标】
1.熟悉全站仪各部件的名称和作用。
2.会正确安置全站仪。
【学习内容】

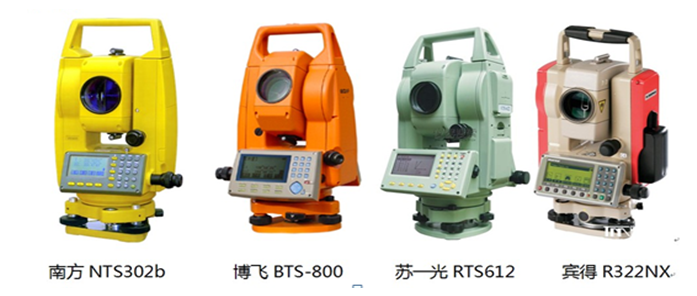

全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口以及显示屏、键盘等组成，不同型号的全站仪，构造基本相同。

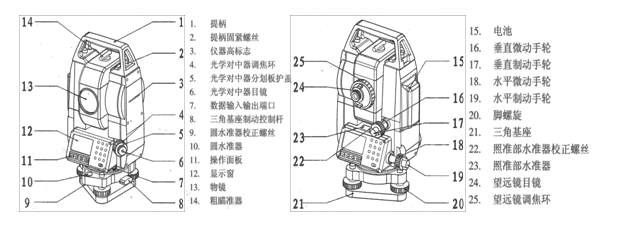

下面我们以南方NTS312为例来看一下全站仪的基本构造。从上到下，依次有提手，粗瞄器，目镜，物镜，电池，竖直制动和微动螺旋，管水准器，显示屏，键盘，水平制动和微动螺旋，光学对中器，圆水准器，脚螺旋等部件。
使用全站仪进行测量工作之前，我们首先要在测站点上安置好全站仪。下面，我们先来学习一下全站仪的安置方法。
（1） 安置脚架和连接仪器
松开三脚架架腿固定螺旋，按观测者身高调节架腿长度。在测站点上方张开三脚架架腿至跨度高度适中位置，安置脚架。注意使测站点尽量位于三脚架脚尖构成三角形的中心点处。一手握住提手，一手托住基座，从箱中取出全站仪，连接至脚架。
（2） 初步对中——固定一只三脚架腿，目视对中器目镜，调节对中器目镜、物镜调焦螺旋，直至看清楚对中器的小圆圈和地面，移动身边的两只架腿，使镜中小圆圈对准地面点标志；
（3） 初步整平——伸缩三脚架腿，使圆水准器气泡居中。

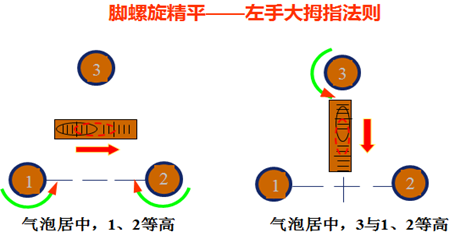

（4） 精确对中——使水准管平行于任意一对脚螺旋的连线，两手同时反向转动这对脚螺旋，使气泡居中；将照准部旋转90˚，转动第三只脚螺旋，使气泡居中。气泡移动方向与左手大拇指旋转脚螺旋的方向相同。
（4） 精确整平：目视对中器目镜，在架头上平移仪器，使对中器圆圈精确对准地面点标志。
注：3、4两项应反复进行，直到精确对中偏差在1mm以内，精确整平照准部水准管偏差在1格以内，满足对中整平要求为止。
【本期小结】
1. 安装或拆卸仪器时，应用手扶住仪器，紧拿轻放，防止仪器摔落或撞击；
2. 整平时，气泡总是往高处跑，粗平时应调节脚架架腿长度，精平时应调节脚螺旋；
3. 精平时在架头上平移仪器，双手用力要均匀，否则旋转会严重影响到整平。
本期我们学习的是全站仪的安置方法，大家要按照方法勤加练习，熟方能生巧，安置速度要达到1分30秒才算合格，你能做到吗？本期内容就到这里，下一讲我们将带来的是全站仪的瞄准，更多精彩内容，敬请期待！
