09.全站仪坐标测量教学设计
大家好！前几期我们学习了全站仪的基本操作和基础应用，熟悉了全站仪的基本功能。本期我们将在此基础上学习全站仪的高阶应用——坐标测量。那么，什么是全站仪坐标测量呢？

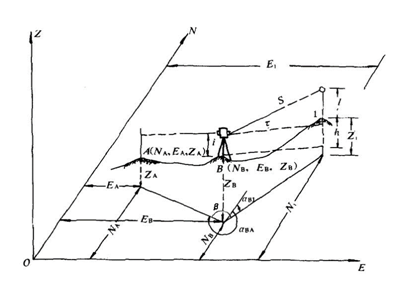

如图所示，全站仪坐标测量就是根据一个已知点B和一个已知方向BA，通过全站仪测定目标点1的方位角和距离，利用其内置程序自动计算出目标点的坐标值。
【学习目标】
本期的学习目标有两个：
1.了解全站仪坐标测量的基本原理；
2.会使用全站仪测量出指定点的坐标值。
【学习内容】
一、全站仪坐标测量的基本原理
首先，我们来了解一下全站仪坐标测量的基本原理。图中，已知B点坐标和BA边方位角，欲求1点坐标。通过全站仪的测角测距功能可以测出水平角、竖直角和倾斜距离S，则可以按以下步骤计算1点坐标：
（1）推算B1边方位角：
（2）计算坐标增量和高差：
（3）计算待测点1的三维坐标：
从上述计算公式中可以看出，目标点1的平面位置与仪器高i和棱镜高l无关，高程
与水平角无关。因此，在实际测量工作中，可根据测量的具体要求只输入必要的参数，以提高工作的效率。
二、全站仪坐标测量的操作步骤
下面，我们到现场给大家示范一下用全站仪进行坐标测量的完整过程。
要准确测量出目标点坐标，我们必须先在已知点B上安置全站仪，另一已知点A上竖立照准标志，目标点1上安置反射棱镜。然后按照以下步骤进行操作：
1.按电源开关键开机后，进入角度测量模式，按置盘功能键，瞄准A点竖立的照准标志，输入已知数据BA边方位角，150°10′20″后，按回车键确认；
2.按坐标测量键进入测量坐标模式，按翻页功能键转到第2页，按测站功能键，依次输入B点已知的N、E、Z坐标值，按回车键确认；
3.用钢卷尺量取仪器高，1.545m，按仪高功能键，输入1.545后按键确认；
4.用钢卷尺量取棱镜高，1.512m，按镜高功能键，输入1.512后按键确认；
5.瞄准目标点1安置的棱镜中心，按坐标测量键，即可测出目标点1的坐标值。
以上就是全站仪坐标测量的完整操作步骤，你学会了吗？
【本期小结】
本期我们学习了全站仪坐标测量，需要同学们注意以下几点：
1.进行坐标测量，必须先设置测站坐标、后视方位角、仪器高和棱镜高，此四步不分先后，顺序可以调整；
2.只需要测量目标点的平面位置（N，E）时，测站点Z坐标、仪高和镜高输入步骤可以忽略；
3.只需要测量目标点的高程Z时，设置已知方向、测站点（N，E）坐标输入步骤可以忽略；
4.此方法测量的坐标数据仪器不能存储，如需存储功能，应进入菜单模式，用数据采集程序进行测量。
本期建筑微课堂就讲到这里，下一期我们将为大家带来的是全站仪坐标放样。更多精彩内容，敬请期待！
