12.高程测设教学设计
大家好！我们都知道，一个地面点的空间位置，包括平面位置和高程。在建筑工程中，建筑物定位通常要用到全站仪的坐标放样功能，而在平整场地、开挖基坑时，经常需要高程测设。所谓高程测设，也称抄平，就是将设计高程测设到指定的桩位上，主要采用水准测量的方法。本期，我们一起来学习一下高程测设的内容。
【学习目标】
本期的学习目标有三个：
1.掌握高程测设的基本原理；
2.会计算高程测设数据；
3.会根据已知水准点标记出设计高程的位置。
【学习内容】
一、高程测设的基本原理

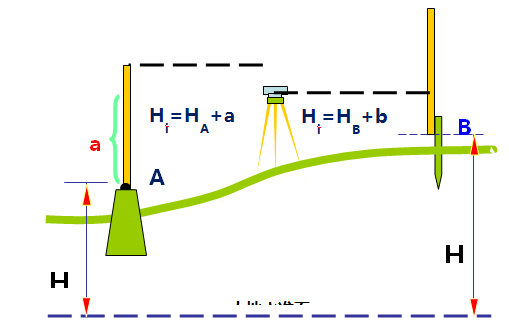

如图所示，A为已知水准点，其高程为HA，欲在B点木桩上定出设计高程为HB的位置。将水准仪安置在A、B两点中间，使前后视距离基本相等，在A点竖立水准尺，读取后视读数a，利用水准仪两边视线高程相等可以得到Hi=HA+a=HB+b，从而可以计算出B点的前视应读数b=HA+a-HB
这里，我们可以看到，高程测设与水准测量一样，都是利用了水准仪可以提供水平视线这一功能。
 |
紧靠B点木桩侧面竖立水准尺，并上下移动，当观测员从仪器中观测水准尺读数恰好为b时，在木桩侧面紧靠尺底画一横线，此横线即为设计高程HB的位置。也可在B点桩顶竖立水准尺并读取读数b′，再用钢卷尺自桩顶向下量b-b′即得高程为HB的位置。
下面，我们结合现场操作给大家示范一下高程测设的方法。
首先，根据已知水准点A（高程为4.398m）和待测设高程（5m）B点的位置，选择合适的位置仪器安置，使得前后视距离基本相等。在A点竖立水准尺，读取后视读数为1.482，记入后视读数栏，并计算出仪器视线高程和前视应读数。
立尺员将A点竖立的水准尺移至B点，听从观测员的指挥，上下移动水准尺，当水准仪在尺上的读数恰好为1.380时，紧靠尺底在B点墙面画一横线，即为B点设计高程5m的位置。
以上就是高程测设的操作方法，你学会了吗？
【本期总结】
本期我们学习了高程测设的原理和方法，需要同学们注意以下几点：
1．测设时，A、B两点采用同一把水准尺可消除水准尺的零点差引起的误差；
2．仪器后视转前视，不可重新整平，如圆气泡不居中，应检查仪器后重新开始。
好，本期建筑微课堂就讲到这里，同时我们的《建筑工程测量》系列微课也将告一段落。
